Endüstriyel akış kontrol sistemlerinde kullanılan kelebek vanalar, yalnızca disk tasarımı ve conta tipiyle değil, aynı zamanda bağlantı şekilleriyle de farklılık gösterir. Bu bağlantı şekilleri; wafer tipi, lug tipi ve çift flanşlı (double flanged) modeller olarak üç ana başlıkta incelenebilir. Her model, farklı montaj ihtiyaçlarına, işletme koşullarına ve bakım senaryolarına göre avantajlar ya da sınırlamalar sunar.
Kelebek Vana Tipleri Neden Farklılık Gösterir?
Kelebek vanaların montaj şekilleri, tesisin fiziksel yapısı, hat basıncı, bakım politikaları ve çalışma şartlarına göre farklılaştırılmıştır. Tesisin sadece vana bağlantı tipi değil; bakım sıklığı, vana sökme kolaylığı ve sistem güvenliği gibi kriterler de vana tipinin belirlenmesinde etkilidir. Bu çeşitlilik, farklı ihtiyaçlara en uygun mühendislik çözümünü sağlayabilmek adına bir gerekliliktir.

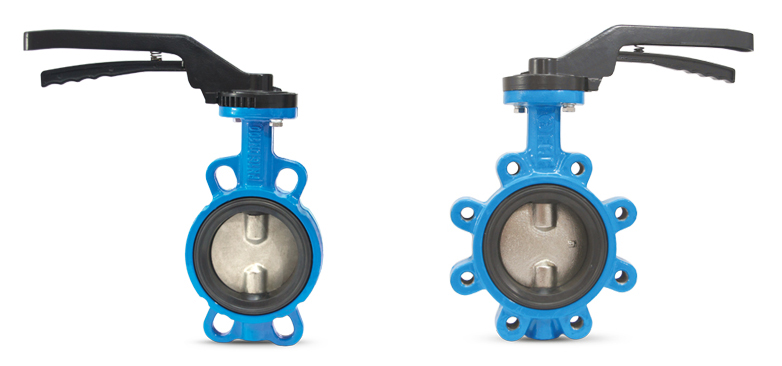

Wafer Tipi Kelebek Vana
Wafer tipi kelebek vanalar, kelebek vana ailesinin en sade ve kompakt yapıya sahip modelidir. Boru hattındaki iki flanş arasına conta görevi görecek şekilde yerleştirilir ve genellikle cıvatalarla sabitlenir. Akışkan basıncı sayesinde vana, iki flanş arasında sıkıca tutularak sızdırmazlık sağlanır. Montajı kolay ve ekonomiktir; bu nedenle yaygın olarak kullanılır.
Ancak wafer tipi vanalar, hattın her iki tarafının çalıştığı sistemlerde bakım açısından sınırlıdır. Çünkü bu modelde vana söküldüğünde hattaki akışı kesmek mümkün olmaz; bu da bakım yapılabilmesi için hattın tamamen boşaltılmasını gerektirir. Bu nedenle wafer tipi vanalar, genellikle düşük ila orta basınçlı, bakım sıklığı düşük olan sistemlerde tercih edilir. Orbital Valve, wafer tipi vanalarda yüksek sızdırmazlık sağlayan özel conta teknolojileri ve dayanıklı gövde malzemeleri kullanarak, bu modellerin sistemdeki verimliliğini artırmaktadır.
Lug Tipi Kelebek Vana
Lug tipi kelebek vanalar, gövdesinde yer alan dişli cıvata yuvaları sayesinde flanşlara doğrudan ve bağımsız şekilde sabitlenebilir. Bu yapı, vananın yalnızca bir tarafının bağlantısı kesilerek hattın o kısmında bakım yapılabilmesine olanak tanır. Özellikle sistemin tamamen durdurulmadan müdahale edilebilmesi gereken uygulamalarda lug tipi vanalar büyük kolaylık sağlar.
Montaj sırasında daha sağlam ve rijit bir bağlantı sunması nedeniyle, orta basınçlı sistemlerde güvenli çalışma imkanı sağlar. Aynı zamanda yangın söndürme sistemleri, şehir su şebekeleri ve genel proses hatlarında sıkça kullanılır. Lug tipi kelebek vanalar, wafer modellere göre biraz daha maliyetli olsa da sunduğu teknik avantajlar sayesinde bu farkı karşılar. Orbital Valve, lug tipi vanalarda hem döküm hem paslanmaz gövde seçenekleriyle yüksek güvenlikli ve uzun ömürlü çözümler üretmektedir.
Çift Flanşlı (Double Flanged) Kelebek Vana
Çift flanşlı kelebek vanalar, en yüksek mekanik dayanımı sunan kelebek vana modelidir. Gövdenin her iki yanında yer alan flanşlar sayesinde, vana sistemde sabit ve güvenli bir şekilde monte edilir. Bu özellik, özellikle yüksek basınçlı, büyük çaplı ya da kritik proses hatlarında büyük avantaj sağlar. Montaj esnasında hizalama daha kolay sağlanır; bu da sistemin genel güvenilirliğini artırır.
Ağır hizmet tipi uygulamalarda, enerji üretim santralleri, su taşkın kontrol sistemleri, baraj çıkışları ve petrokimya tesisleri gibi alanlarda tercih edilir. Çift flanşlı modeller, geniş çaplarda dahi güvenli montaj ve uzun ömürlü kullanım sağlar. Sızdırmazlık, conta teknolojisi ve conta yüzey işçiliği bu modelde kritik öneme sahiptir. Orbital Valve, triple offset teknolojisi ve yüksek kaliteli metal contalar ile donattığı çift flanşlı vanalarında ağır şartlara karşı maksimum performans sunmaktadır.
Hangi Tip Hangi Durumda Tercih Edilmeli?
- Wafer tipi vanalar, kompakt yapıları ve ekonomik oluşlarıyla HVAC sistemleri, düşük basınçlı su hatları ve genel proses hatları için uygundur. Ancak bakım sırasında hattın tamamen durdurulması gerektiği unutulmamalıdır.
- Lug tipi vanalar, hattın bir kısmını kapatıp diğer kısmını çalıştırmaya devam etme imkânı sunduğu için yangın sistemleri, şehir şebekeleri gibi yarı-kritik uygulamalarda öne çıkar.
- Çift flanşlı vanalar, yüksek basınç, büyük çap ve güvenlik gereksiniminin ön planda olduğu tüm ağır endüstriyel uygulamalar için ideal tercihtir.
Montaj, Bakım ve Uzun Ömür Açısından Değerlendirme
Her bağlantı tipi farklı montaj şekillerine sahiptir. Wafer modeller en kolay montajlanabilirken, lug tipi modeller kısmi söküm imkânı sağlar. Çift flanşlı vanalar ise en sağlam bağlantıyı sunar ancak montajı daha fazla alan ve dikkat gerektirir. Bakım kolaylığı açısından lug ve çift flanşlı modeller öne çıkarken, wafer tipi ekonomikliği ile tercih edilir.
Uzun ömür ve sızdırmazlık performansı; kullanılan malzeme kalitesi, disk-conta uyumu ve üretim hassasiyeti ile doğrudan ilişkilidir. Bu nedenle yalnızca tip değil, üretici markanın kalitesi de belirleyici unsurdur. Orbital Valve, bu noktada her bağlantı tipinde yüksek kalite standartları ile üretim yaparak, işletmelere güvenli, verimli ve uzun ömürlü çözümler sunar.
Kelebek vana seçimi yalnızca çap, malzeme ya da fiyat kriteriyle değil; bağlantı tipi ve tesis yapısına uygunlukla birlikte değerlendirilmelidir. Wafer, lug ve çift flanşlı modeller arasında yapılacak seçim, sistemin montaj kolaylığı, bakım esnekliği ve uzun vadeli dayanıklılığı açısından doğrudan etkilidir.
Doğru vana, doğru sistem performansı demektir; ve bu yolculukta güvenilir bir partnerle ilerlemek her zaman fark yaratır.
